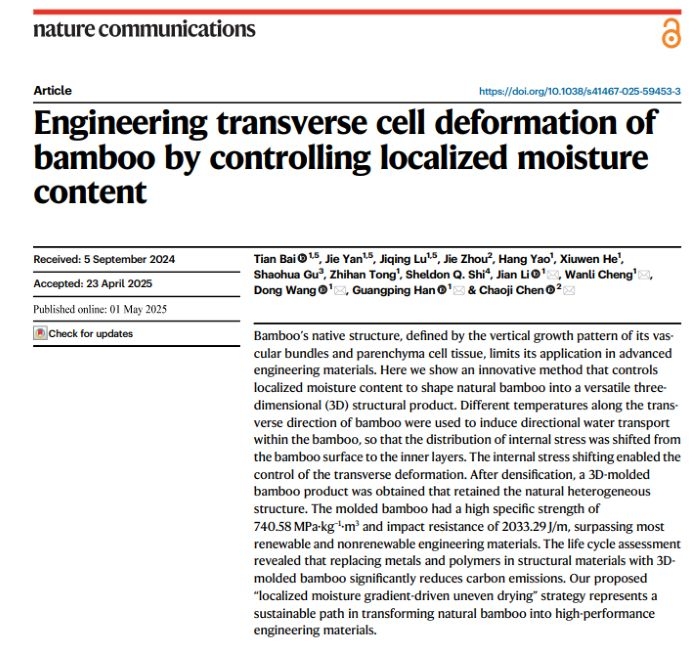

林業大學與武漢大學在自然通訊發表的3D竹材水分塑形技術細節與實驗過程

這項發表於《自然·通訊》（Nature Communications）的跨學科重磅研究，由東北林業大學（李堅院士、韓廣平教授、陳萬里教授、王洞副教授團隊）與武漢大學（陳朝吉教授團隊）等聯合攻關完成。

研究團隊摒棄了傳統破壞性的化學改性或粗暴削切方式，回歸天然植物物理學的核心——「水與纖維的相互作用」，提出了一套名為「局部水分梯度驅動的非均勻塑造（Local Moisture Gradient-Driven Non-uniform Shaping）」的全新工藝策略。

一、 技術背景與痛點

天然竹子具備極高的縱向強度，但其內部纖維沿長度方向呈平行排列。這種高度各向異性的結構帶來了千年的物理枷鎖：

1. 橫向極易開裂：竹材在乾燥過程中，內部水分蒸發不均勻會產生劇烈的殘餘應力，極易發生「水爆」或縱向劈裂。

2. 無法自由彎折：傳統方法只能將竹子削成薄片再膠合，或直接砸碎破壞細胞做成板材，原材利用率低，且無法保留竹子天然的優異力學結構。

二、 核心技術細節：水分梯度驅動

這套技術的精髓在於「以水為墨，調控應力」，將原本會導致竹材開裂的水分蒸發過程，轉化為控制材料形變的動力。

1. 溫控與水分定向遷移（50°C ~ 250°C）

• 研究團隊通過精準控制竹材截面不同區域的溫度場（控制在 50°C - 250°C 的臨界區間）。

• 利用熱場引導竹子細胞內部的結合水與自由水產生「定向遷移行程」與「非均勻蒸發」。

• 水分在不同部位的退避速度不同，導致竹材內部產生了可預測、可量化且方向一致的局部收縮應力。

2. 臨界壓密定形點（纖維飽和點 ~30%）

• 關鍵時間窗口：當竹材區域的含水率乾燥下降至纖維飽和點（Fiber Saturation Point, 約 30%）附近時，細胞壁開始大量脫水，半纖維素與木質素處於可塑性最高的軟化狀態。

• 壓密定形：在此節點施加機械壓密，鎖定因水分梯度引起的橫向形變，同時徹底避免了傳統快乾工藝中因水蒸氣壓力過大導致的「水爆」開裂。

3. 完整保留原生微觀細胞結構

• 傳統加工破壞了竹子的維管束（Vascular Bundles）；而該技術使竹纖維與薄壁組織（Parenchyma Cells）在彎曲折疊過程中保持完好。

• 物理效果：竹材可以完成360 度橫向反轉與大角度彎折，一步直接塑造出複雜的三維立體曲面（如蜂窩狀、雙曲面、管狀等）。

三、 實驗過程與驗證

為了證明該工藝的科學性與實用性，研究團隊開展了一系列極為嚴苛的微觀及宏觀實驗：

1. 微觀應力與形變實測（DIC & CT 監測）

• 數位影像相關技術（DIC）：在加熱乾燥過程中，利用 DIC 實時追蹤竹材橫截面的微觀應變場，證實了局部水分梯度能夠精準引導細胞壁的位移方向。

• 無損檢測：利用 X 射線電腦斷層掃描（CT）觀察內部水分分佈，確定了水分遷移路徑與結構完好度，證明纖維無撕裂。

2. 力學性能極限測試

塑造完成後的 3D 竹材在多項工程力學指標上刷新了天然生物質材料的紀錄：

• 比強度測試：實測達到740.58MPa/ （ kg/m3），比強度（強度與密度的比值）直接跨入航空級碳纖維複合材料的門檻。

• 抗衝擊測試：衝擊韌性高達2033.29 J/m。實驗顯示，當受到高空重物或高速衝擊時，多層細胞壁會產生連續的微裂紋擴展與纖維滑移，從而吸收大量能量，其表現甚至超越了常用工程鋼材與鋁合金。

3. 環境與永續性評價（LCA 生命週期評估）

研究團隊進一步對實驗產出的 3D 竹材進行了全生命週期碳足跡分析（LCA）：

• 生產階段碳排放：僅為傳統金屬/塑料材料的 30%~50%，更是僅有碳纖維複合材料的 15% 左右。

• 生態毒性與酸化指標：在淡水生態毒性、海洋富營養化及陸地酸化等維度上，各項負面影響均遠低於聚乙烯（PE）等可回收塑料。

四、 實驗室成果的未來應用展望

研究團隊在論文中展示了基於該技術成功樣品化的多種高級三維構件，包括：

• 交通領域：汽車防撞梁、電池包托架、重卡底板；

• 建築領域：三維曲面幕牆、蜂窩隔音牆體；

• 體育裝備：客製化滑雪板、衝浪板骨架及高強度運動器材。

該技術從底層科學原理上解開了「竹子無法直接三維成型」的難題，為全亞洲乃至全球豐富的竹資源工業化高值利用開闢了一條完全原創的技術路徑。
